12V電源變壓器如何接線
來源：
發布時間：2025-06-05
以下是12V電源變壓器的接線方法及注意事項，綜合多個專業資料整理：
一、基礎接線步驟

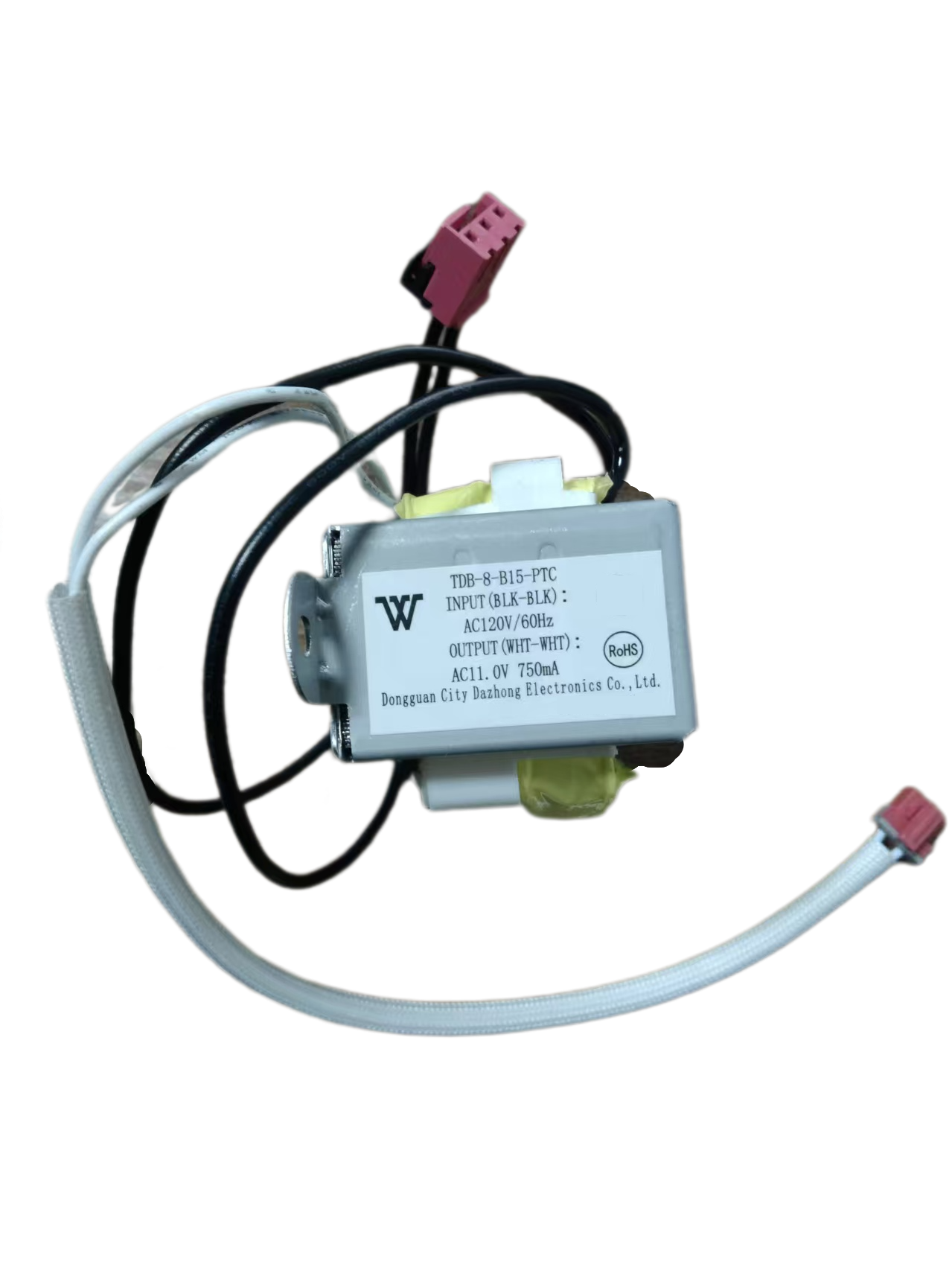

1.確定輸入輸出端子用萬用表測量阻值：阻值較高（約幾十歐姆）的兩根線為220V輸入端（火線L和零線N），阻值較低（幾歐姆）的為12V輸出端。若無標識，觀察線徑：細線為高壓側（220V），粗線為低壓側（12V）。
2.區分交流與直流輸出交流12V：輸出端為兩根線（如藍色和黑色），需通過整流橋+濾波電容轉換為直流電后使用（如LED燈、音響設備）。直流12V：輸出端標有“+”“-”或“V+”“COM”，可直接連接直流設備（如攝像頭、傳感器）。
3.接線操作輸入端：火線（L）接紅色/棕色線，零線（N）接藍色/黑色線，地線（GND）接金屬外殼或接地。輸出端：交流輸出：兩根線直接接入負載（注意負載耐壓）。直流輸出：正極（+）接紅色線，負極（-）接黑色/藍色線。
二、特殊場景接線方案
1.雙12V變壓器輸出端有3根線（如0V、+12V、-12V）：0V與+12V為12V正極，0V與-12V為12V負極（需串聯使用）。輸出端為兩組12V：可并聯使用或串聯成24V。
2.汽車12V電源直接連接車載點煙器或12V電源接口，紅線接正極，黑線接負極。大功率設備需從電瓶直接取電，避免過載。
三、安全注意事項
1.防觸電措施確保輸入端火線（L）與負載斷開后再操作，避免短路。輸出端未明確標識時，先用萬用表測試電壓極性。
2.負載匹配變壓器功率需大于負載功率（如12V/10A變壓器可驅動120W設備）。LED燈等低功耗設備需串聯限流電阻（如450Ω）。
3.保護措施輸入端加裝保險絲（如5A），輸出端并聯電容濾波（如25V/2200μF）。避免長時間過載運行，防止線圈過熱。
四、常見問題處理
?輸出電壓不穩：檢查輸入電壓是否在100-264V范圍內，調節VADJ電位器。
?設備不工作：確認極性正確，測量輸出電壓是否達標（交流12V±10%，直流12V±0.5V）。
